مدخل شحن سامسونج A03 CORE

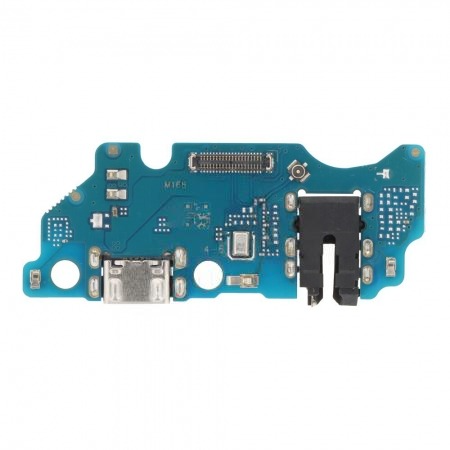

في جهاز Galaxy A03 Core، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) مستقلة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (Micro-USB 2.0): يدعم الشحن بقدرة 7.5W/10W ونقل البيانات.

• منفذ السماعات (3.5mm Jack): مدمج باللوحة ومثبت بنقاط لحام قوية.

• الميكروفون الرقمي (MEMS): المسؤول عن نقل الصوت في المكالمات.

• سوكت الربط (FPC): النقطة التي تربط هذه البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A03 Core (SM-A032F/DS) – النسخة العالمية.

• Samsung Galaxy A03 Core (SM-A032M) – نسخة أمريكا اللاتينية.

⚠️ تنبيه هام جداً: هذه القطعة لا تتوافق مع A03 العادي (A035) ولا A03s (A037)؛ حيث أن تلك الموديلات تستخدم منافذ Type-C وتصميماً مختلفاً كلياً للبوردة السفلية.

💡 أشهر الأعطال وكيفية التشخيص

• فشل الشحن أو الشحن الوهمي: غالباً بسبب تآكل سنون “سوكت الـ Micro-USB” أو وجود “أكسدة” ناتجة عن الرطوبة.

• توقف الميكروفون: إذا كان الصوت لا يصل للطرف الآخر أو يصله “وشوشة”، فالمشكلة غالباً في الميكروفون المدمج بالبوردة.

• ضعف الشبكة: عند تركيب قطعة “تجارية”، ستلاحظ انخفاضاً حاداً في إشارة الـ 4G لأن القطع المقلدة تفتقر لمرشحات التردد (Filters) والملفات الأصلية.

• توقف السماعات السلكية: تلف مدخل الـ 3.5mm نتيجة دخول أجسام غريبة أو سوائل.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر البلاستيكي: الظهر مثبت بـ “كلبسات” بلاستيكية قوية؛ ابدأ الفك من زاوية بيت الشريحة باستخدام أداة فتح بلاستيكية مرنة مثل Relife RT-series. 🧼

• فصل البطارية: كقاعدة أساسية، افصل كونكتر البطارية فور فتح الجهاز لتجنب حدوث “شورت” في مسار الـ VBUS ($5V$). 🔬

• تغيير السوكت المنفرد: إذا أردت تغيير “سوكت الـ Micro-USB” استخدم فلكس SD360 وحرارة هادئة (330°C – 350°C). قم بتغطية الميكروفون بـ Kapton Tape؛ فالحرارة المباشرة تتلفه فوراً.

• تأمين البراغي: تأكد من إعادة كافة البراغي التي تثبت بوردة الشحن؛ فهي المسؤولة عن إكمال دائرة “الأرضي” للهوائيات والشبكة.
