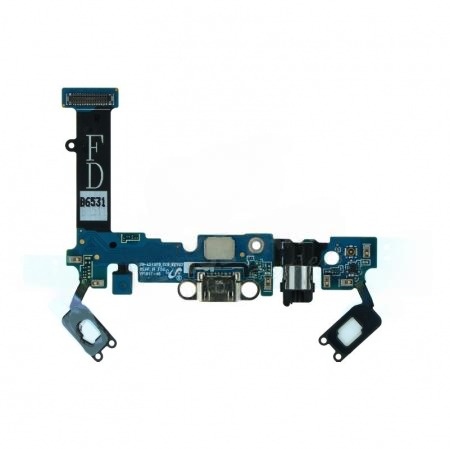

مدخل شحن سامسونج A510

في جهاز Samsung Galaxy A5 2016 (الموديل SM-A510)، يأتي مدخل الشحن كقطعة منفصلة يتم لحامها على البوردة السفلية

تضم هذه القطعة المواصفات التالية:

• نوع المنفذ (Micro-USB 2.0): يدعم الشحن السريع (Fast Charging) ونقل البيانات عالي السرعة.

• هيكل تدعيم فولاذي: مزود بأجنحة تثبيت جانبية وأرجل خلفية “غاطسة” لضمان أقصى ثبات ميكانيكي ومنع اقتلاع المسارات.

• توافق المسارات: مسارات نحاسية نقية تدعم بروتوكولات التعرف على الشاحن الأصلي لضمان سحب الأمبير الكامل.

✅ التوافق (Compatibility Check)

يعمل هذا السوكت مع جميع إصدارات Galaxy A5 لعام 2016 حصراً:

• Samsung Galaxy A5 2016 (SM-A510F) – النسخة العالمية (الأكثر انتشاراً).

• Samsung Galaxy A5 2016 (SM-A510M/Y/G) – نسخ المناطق الدولية المختلفة.

• Samsung Galaxy A5 2016 (SM-A5100/A5108) – نسخ الصين وهونج كونج.

💡 أشهر الأعطال وكيفية التشخيص

• توقف الشحن السريع: الجهاز يشحن ببطء شديد؛ غالباً بسبب تآكل في مسارات البيانات (D+/D-) أو “كربون” متراكم داخل السوكت يرفع المقاومة.

• حرارة في منطقة الشحن: وجود تماس (Short) بسيط بين أرجل الموجب والأرضي نتيجة دخول سوائل أو استخدام شاحن تجاري رديء.

• تعذر الاتصال بالكمبيوتر: فشل التعرف على الجهاز عبر نظام Odin، مما يعيق عمليات السوفت وير وإصلاح البوت.

• كتم الميكروفون: الميكروفون يقع بجوار السوكت مباشرة، وأي خلل في السوكت (مثل التملح) قد يؤثر على عمل الميكروفون.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فك الظهر الزجاجي: استخدم حرارة منتظمة من YX-2202 (حوالي 100 درجة مئوية)، وارفع الظهر بحذر باستخدام ريشة بلاستيكية؛ لا توجد فلاتات مرتبطة بالظهر في هذا الموديل، مما يجعل الفتح آمناً نسبياً. 🧼

• حماية الميكروفون الرقمي: الميكروفون في A510 حساس جداً للحرارة؛ عند استخدام هوت اير 861DW MAX، يجب تغطية الميكروفون بـ Kapton Tape لمنع دخول أبخرة الفلكس SD360 بداخله وتلفه. 🔬

• تجهيز الأرجل: قبل وضع السوكت الجديد، استخدم “الشيلد” النحاسي لتفريغ فتحات التثبيت في البوردة تماماً، ثم ضع كمية بسيطة من قصدير 0.3mm على أرجل البيانات لضمان لحام “لامع” وقوي.

• فحص أزرار اللمس: بما أن فلاتة الشحن مرتبطة بأزرار الرجوع والمهام، تأكد بعد اللحام من عدم وجود جسور قصدير (Bridges) قد تؤدي لتعليق الأزرار أو توقف إضاءتها.
