مدخل شحن سامسونج M31

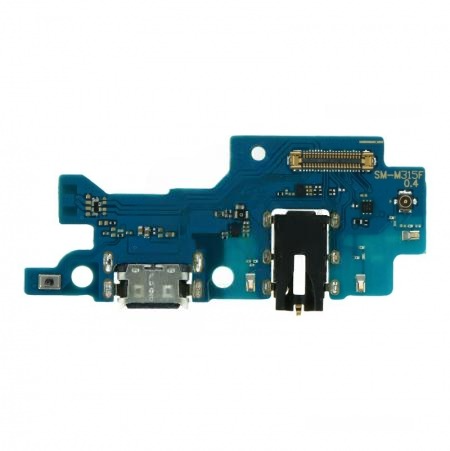

في جهاز Galaxy M31، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) مستقلة تعتمد منفذ USB Type-C.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مثبت بـ 6 نقاط لحام قوية لضمان ثباته عند الاستخدام المتكرر.

• الميكروفون الرقمي (MEMS): المسؤول عن نقاء الصوت في المكالمات.

• سوكت الربط (FPC): يربط البوردة الفرعية باللوحة الأم عبر الفلاتة الرئيسية العريضة.

✅ التوافق (Compatibility Check)

تتوافق هذه البوردة مع جميع إصدارات Galaxy M31:

• Samsung Galaxy M31 (SM-M315F/DS): النسخة العالمية (الأكثر انتشاراً).

• Samsung Galaxy M30s (SM-M307F)

• التوافق المتبادل: تتطابق بوردة شحن M31 تماماً مع جهاز Samsung Galaxy M30s (SM-M307F)؛ حيث يتشاركان نفس التصميم الداخلي والهيكل السفلي.

💡 أشهر الأعطال وكيفية التشخيص

• الشحن الوهمي أو البطء الشديد: الجهاز يظهر علامة الشحن لكن النسبة لا تزيد؛ ناتج عن ارتخاء في الفلاتة الرئيسية (Main Flex) أو تلف مسارات البيانات (D+/D-) داخل السوكيت.

• تحذير الرطوبة (Moisture Detected): عطل شائع جداً في فئة M؛ يظهر بسبب تأكسد السنون أو تلف المقاومة الحرارية المدمجة.

• توقف الميكروفون: الطرف الآخر لا يسمعك أو يسمع صوت “هواء”؛ ناتج عن تلف الميكروفون بسبب الرطوبة أو انسداد الفتحة السفلية.

• ضعف الشبكة: استخدام قطعة “تجارية” يقلل من جودة استقبال الإشارة لغياب فلاتر التردد الأصلية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر البلاستيكي: الظهر في M31 مثبت بـ “كلبسات” قوية جداً. ابدأ من جهة بيت الشريحة. احذر: مستشعر البصمة خلفي وفلاتته موصولة باللوحة الأم؛ افصلها بحذر قبل إبعاد الظهر تماماً. 🧼

• فصل البطارية أولاً: كقاعدة أساسية، افصل كونكتر البطارية لتجنب حدوث “شورت” في مسار الـ VBUS. 🔬

• تغيير السوكت المنفرد: إذا كنت ستغير “سوكيت الـ Type-C” غطِّ الميكروفون بـ Kapton Tape؛ فالحرارة العالية تتلف الميكروفونات الرقمية فوراً.

• تأمين البراغي: تأكد من إعادة كافة البراغي التي تثبت بوردة الشحن؛ فهي تعمل كـ “أرضي” (Ground) لدوائر الهوائيات.
