مدخل شحن سامسونج S5

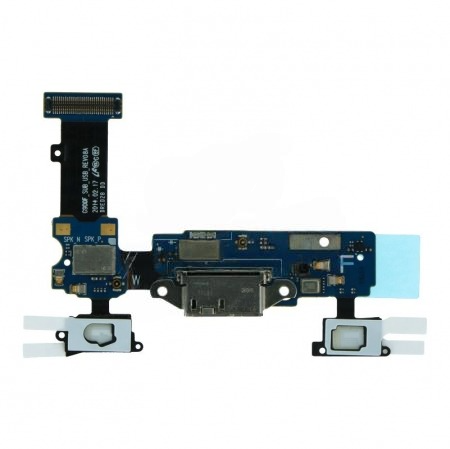

في جهاز Galaxy S5، عادت سامسونج لاستخدام منفذ Micro-USB 3.0 العريض (ذو الفتحتين المدمجتين) كما في Note 3، لضمان سرعة نقل بيانات عالية. وتأتي وحدة الشحن كـ فلاتة مرنة (Flex Cable) طويلة تمر أسفل الشاشة وتتصل باللوحة الأم.

تضم هذه الفلاتة المكونات الحيوية التالية:

• منفذ الشحن (Micro-USB 3.0): مغطى بطبقة عزل ضد الماء.

• أزرار اللمس السفلية (Back & Menu): مدمجة في أطراف الفلاتة وتوضع تحت زجاج الشاشة.

• الميكروفون الرقمي الأساسي: لنقل الصوت في المكالمات.

• نقاط تلامس الهوائي: المسؤولة عن ربط إشارة الشبكة بالهيكل السفلني.

✅ التوافق (Compatibility Check)

تنبيه حاسم: فلاتة S5 تختلف تماماً باختلاف الموديل، وتركيب نسخة غير مطابقة سيؤدي لتوقف الشبكة أو أزرار اللمس:

• SM-G900F: النسخة العالمية (4G) بمعالج Snapdragon – الأكثر انتشاراً.

💡 أشهر الأعطال وكيفية التشخيص

• تلف الغطاء الخارجي: غطاء مدخل الشحن البلاستيكي غالباً ما ينكسر، مما يفقد الجهاز ميزة مقاومة الماء.

• توقف أزرار اللمس: إذا استبدلت الفلاتة واشتغلت الشحن وتوقفت الأزرار، فالقطعة غير متوافقة أو تعرضت الحساسات للقطع.

• رسالة الرطوبة: بسبب معيار IP67، أي أملاح داخل السوكت تسبب تنبيهاً دائماً بالرطوبة وتمنع الشحن.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• تحدي الفك: تغيير الفلاتة كاملة في S5 يتطلب رفع الشاشة. بما أن الشاشة Super AMOLED ومثبتة بلاصق قوي جداً على الإطار، فإن مخاطر كسرها مرتفعة. استخدم حرارة 90°C مع فتاحات بلاستيكية رقيقة وكمية بسيطة من Isopropyl 99%. 🧼

• حماية حساسات اللمس: عند رفع الشاشة، كن حذراً جداً لعدم تمزيق حساسات أزرار اللمس الملتصقة بالهيكل تحت الشاشة؛ فهي جزء من فلاتة الشحن.

• تغيير السوكت المنفرد (الحل الأفضل): لتجنب مخاطر رفع الشاشة، يفضل المحترفون تغيير المدخل المعدني (USB 3.0 Connector) فقط من الجهة الخلفية للبوردة السفلية بعد فك الشاسيه الأوسط، باستخدام الهوت أير عند حرارة 340°C. 🔬

• تأمين الميكروفون: عند اللحام، استخدم Kapton Tape لحماية الميكروفون من الحرارة والفلكس.
