مدخل شحن هواوي MATE 10

في جهاز Huawei Mate 10 (الموديل ALP-L29 / ALP-L09)، نجد تصميماً يجمع بين المتانة والتقنيات العالية، حيث يعتمد هذا الموديل على منفذ USB Type-C يدعم تقنية الشحن الفائق (SuperCharge).

• نوع المنفذ: USB Type-C 1.0 (يدعم الشحن السريع بقوة 22.5 واط SuperCharge ومخرج فيديو DisplayPort 1.2).

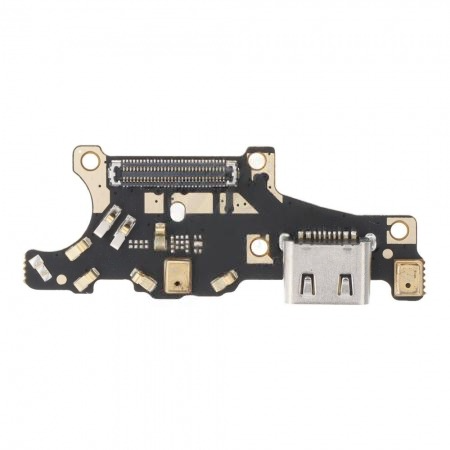

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مرشحات الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Mate 10

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “فشل الشحن السريع” (SuperCharge): جهاز Mate 10 يعتمد على جودة مسارات البيانات (D+ / D-) للتعرف على الشاحن الأصلي. استخدام بوردة “تجارية” (Copy) غالباً ما يجعل الشحن بطيئاً جداً. الحل الفني: يفضل لحام مدخل Type-C جديد على البوردة الأصلية للحفاظ على كفاءة الـ SuperCharge. 🔬

2. خطر فك الظهر الزجاجي: الظهر في Mate 10 زجاجي ومثبت بغراء قوي جداً. احذر: لا توجد فلاتة بصمة خلفية في هذا الموديل (البصمة أمامية)، ولكن يجب الحذر عند رفع الظهر لتجنب كسر الزجاج أو خدش الطلاء الداخلي. استخدم حرارة (80°C) للفك بأمان.

3. تأثر المايك الرقمي: المايك في هذا الموديل “رقمي” وحساس جداً. إذا استخدمت “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه أو حدوث “وشوشة” في الصوت. 🧼

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد تركيب البوردة الجديدة، تأكد من تنظيف الريش النحاسية، وتأكد من إحكام ربط البراغي في الغطاء السفلي لضمان التوصيل الجيد مع علبة الجرس.

5. تأكد من “فلاتة الربط”: فلاتة الربط الرئيسية في Mate 10 تنقل تياراً عالياً؛ تأكد من عدم وجود أي تفحم أو “جنزارة” في سوكيت الكبس (FPC) لضمان عدم حدوث شحن وهمي.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن والكابل الأصليين، يجب أن يسحب الجهاز تياراً يتراوح بين 1.8A و 2.1A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الحكم على “آيسي الشحن” في اللوحة الأم.
