مدخل شحن HONOR 8 LITE

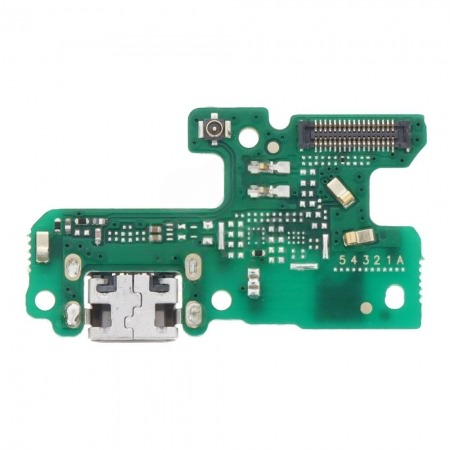

في جهاز Honor 8 Lite (الموديل PRA-LA1 / PRA-LX1)، نعود لتصميم كلاسيكي ومنتشر جداً في فئة الهواتف المتوسطة لعام 2017. يعتمد الجهاز على منفذ Micro-USB مثبت على بوردة شحن فرعية (Sub-Board) مستقلة.

• نوع المنفذ: Micro-USB 2.0 (7 دبابيس/Pins).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي “Mic” + سوكيت توصيل فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مرشحات الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor 8 Lite:

• Huawei P8 Lite (2017):

• Huawei P9 Lite (2017):

• Huawei Nova Lite:

• Huawei GR3 (2017):

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” بعد التبديل: هذا العطل كلاسيكي جداً في هذا الموديل عند تركيب بوردة “تجارية” (Copy). البوردة الأصلية تحتوي على مكونات IC وفلاتر لتقوية الإشارة. النصيحة الذهبية: يفضل دائماً لحام مدخل Micro-USB جديد (7 أرجل) على البوردة الأصلية للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

2. خطر فك الظهر الزجاجي: الظهر في Honor 8 Lite زجاجي ومثبت بغراء. احذر: فلاتة البصمة الخلفية قصيرة جداً؛ عند رفع الظهر، لا تسحبه بقوة لكي لا تقطع الفلاتة المتصلة بالبوردة الأم. استخدم حرارة متوسطة (70°C) للفك بأمان.

3. تأثر المايك بالحرارة: المايك في هذا الموديل قريب جداً من أرجل الشحن. إذا اخترت تغيير “المدخل المعدني” فقط باستخدام الهيت جن، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه، لأن أبخرة اللحام (Flux) تتلفه فوراً وتسبب “كتم” في الصوت. 🧼

4. نقاط تلامس الجرس: إذا لم يعمل الجرس بعد التركيب، تأكد من تنظيف الريش النحاسية على بوردة الشحن، وتأكد من إحكام ربط البراغي في الغطاء البلاستيكي السفلي لضمان التلامس الجيد.

5. تأكد من “كابل الهوائي”: كابل الشبكة الصغير (Antenna Cable) يجب أن يُكبس بإحكام؛ فعدم كبسه جيداً سيؤدي لضعف إشارة الـ 4G بشكل كبير.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): في الوضع الطبيعي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.0A و 1.5A. إذا كان السحب صفراً، فالمشكلة غالباً في “تكسر” أرجل اللحام الداخلية للمنفذ.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “المنفذ” قبل الشك في “الفلاتة الرئيسية”.
