الكيبل الرئيسي Lenovo Tab M8 HD TB-8505

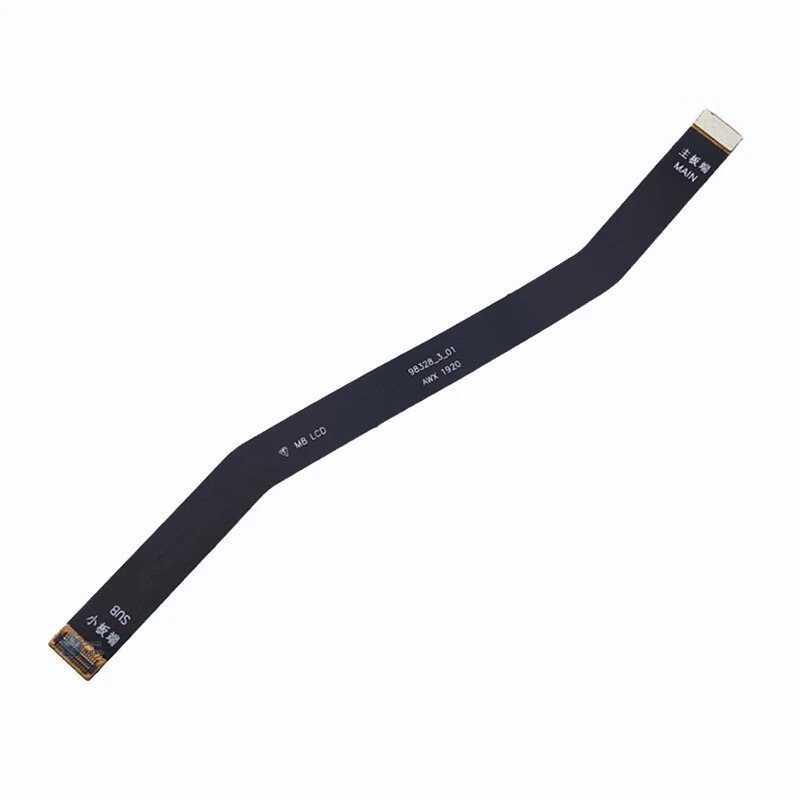

في جهاز Lenovo Tab M8  يعتبر “الكيبل الرئيسي” (Main Flex / Interconnect Flex) هو حلقة الوصل الحيوية التي تربط البوردة العلوية (Mainboard) بالبوردة السفلية (Sub-board) المسؤولة عن الشحن والشبكة.

يأتي الكيبل كشريط مرن عريض يمر عادةً فوق البطارية، ووظيفته نقل الإشارات التالية:

• ⚡ مسار الشحن (VBUS): نقل الطاقة من سوكيت الشحن إلى دائرة الشحن والبطارية.

• 🎤 الميكروفون السفلي: نقل إشارات الصوت أثناء المكالمات.

• 📶 إشارات الشبكة والهوائي: الربط بين بوردة الشحن وبوردة المعالج لتأمين التغطية.

• 🔊 الجرس (Speaker): نقل إشارات الصوت لمكبر الصوت السفلي.

✅ التوافقات (Compatibility)

• ✅ متوافق مع: Lenovo Tab M8 (2nd Gen) TB-8505F / TB-8505X.

🛠️ أبرز الأعطال (Common Issues)

بصفتك فنياً، ستواجه هذه المشاكل التي يشير حلها غالباً إلى هذا الكيبل:

1. توقف الشحن نهائياً: رغم سلامة سوكيت الشحن والبوردة السفلية، يكون السبب قطع في مسار الـ 5 فولت داخل الكيبل الرئيسي.

2. ضعف أو فقدان الشبكة: إذا كان الجهاز لا يلقط إشارة أو “طوارئ فقط” بعد محاولة صيانة سابقة، فقد يكون الكيبل لم يركب بشكل صحيح أو تضرر مسار الهوائي فيه.

3. توقف الميكروفون أو الجرس: ناتج عن انفصال الكيبل جزئياً أو وجود رطوبة على أطراف الكونكتر.

4. حرارة عند الشحن: ناتجة عن “شورت” في مسارات الطاقة داخل الكيبل المرن.

💡 نصيحة الصيانة (Pro Repair Tips)

• الاتجاه (Direction): الكيبل مطبوع عليه عادةً كلمة “MB” (جهة البوردة الأم) و “SUB” (جهة بوردة الشحن). تأكد من التركيب بالاتجاه الصحيح لتجنب حدوث قصر كهربائي (Short Circuit). ⚠️

• التعامل مع البطارية: يمر هذا الكيبل مباشرة فوق البطارية. عند استخدام أدوات حادة لفك الجهاز، احذر من وخز الكيبل أو البطارية.

• التثبيت: تأكد من كبس الكونكترات جيداً حتى تسمع صوت “تكة” التثبيت، وضع لاصقاً بسيطاً فوقها لمنع انفصالها مع الاهتزاز أو السقوط.

• الفحص البصري: قبل التغيير، افحص “سنان” الكونكتر على البوردة الأم (FPC Connector) تحت المجهر، فغالباً ما تتضرر السنون نتيجة محاولات تركيب خاطئة.
