كيبل شاشه سامسونج A7 10.4 2020

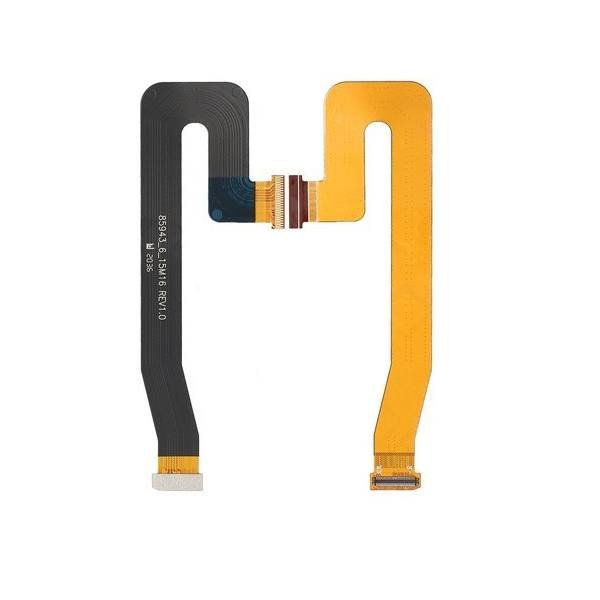

في جهاز Samsung Galaxy Tab A7 10.4 (2020) (الموديل SM-T500 / SM-T505)، يعتبر كيبل الربط الرئيسي (Main Flex Cable) هو الجسر الحيوي الذي يربط اللوحة الأم بالبوردة السفلية، وهو المسؤول عن نقل إشارات الشاشة والطاقة.

هذا الكيبل عريض ويمر فوق البطارية الضخمة، ويقوم بالوظائف التالية:

1. بيانات الصورة واللمس (LCD & Touch): نقل إشارات العرض لشاشة الـ 10.4 إنش.

2. مسار الشحن (Charging & VBUS): ينقل طاقة الشحن من مدخل Type-C السفلي إلى اللوحة الأم.

3. بيانات الـ USB: التعرف على الجهاز عند توصيله بالكمبيوتر.

4. الصوت والشبكة: نقل إشارات الميكروفون والسماعات السفلية وهوائيات الـ 4G (في موديل T505).

✅ التوافق (Compatibility Check)

• Samsung Galaxy Tab A7 10.4 (SM-T500): نسخة الـ Wi-Fi

• Samsung Galaxy Tab A7 10.4 (SM-T505): نسخة الـ LTE/4G

💡 أشهر الأعطال الناتجة عن تلف كيبل T500 / T505

قبل الحكم على الشاشة المكلفة، افحص الكيبل إذا واجهت:

• شاشة سوداء (Black Screen): التابلت يصدر أصواتاً أو يظهر على الكمبيوتر لكن الشاشة مطفأة تماماً (عطل شائع نتيجة ارتخاء السوكيت العلوي بسبب سقوط الجهاز).

• وميض أو خطوط (Flickering): تظهر ألوان غريبة أو ترتجف الصورة عند الضغط على ظهر التابلت.

• توقف الشحن: أو رسالة “الشحن بطيء جداً” رغم استخدام شاحن أصلي.

• فقدان الصوت السفلي: إذا كانت سماعات السبيكر في الأسفل لا تعمل.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. تأمين السوكيت: في هذا الموديل، السوكيت العريض يميل للارتخاء بسهولة. نصيحة: بعد التأكد من تركيب الكيبل، ضع قطعة صغيرة من “الإسفنج المضغوط” فوق الغطاء المعدني للسوكيت لضمان ثباته ضد الصدمات. 🧼

2. اتجاه التركيب: الكيبل مطبوع عليه سهم وكلمة “Main” (للأعلى باتجاه المعالج) و “Sub” (للأسفل باتجاه مدخل الشحن). التركيب العكسي قد يسبب “شورت” في دائرة الإضاءة.

3. فصل البطارية أولاً: قاعدة ذهبية؛ لا تقم بفك أو تركيب كيبل الشاشة والبطارية متصلة أبداً لتجنب احتراق فيوز الإضاءة على اللوحة الأم. 🔬

4. تنظيف المسارات: استخدم كحول أيزوبروبيل وفرشاة ناعمة لتنظيف السوكيتات؛ أي أكسدة بسيطة قد تمنع التعرف على الشحن السريع.

5. الحذر عند الفتح: هذا الجهاز يفتح بفك الغطاء الخلفي. احذر عند استخدام أدوات الفتح المعدنية لكي لا تخدش الكيبل الرئيسي المار مباشرة تحت الغطاء.

⚠️ تنبيه فني

إذا قمت بتغيير الكيبل وما زالت الشاشة سوداء، تأكد من سلامة “سوكيت الشاشة” نفسه الموجود على البوردة السفلية، ومن نظافته من أي آثار سوائل قد تكون تسربت من فتحة الشحن القريبة.
