كيبل شاشه سامسونج A70/A70S

في صيانة أجهزة سامسونج من فئة Galaxy A70 و A70s، يُعد “الكيبل الرابط” (Main Flex Cable) هو العمود الفقري للجهاز، وكثيراً ما يكون هو المسبب الرئيسي لأعطال يظنها الفني في الشاشة أو البطارية.

هذا الكيبل هو حلقة الوصل الكبرى، حيث ينقل البيانات والطاقة بين البوردة العلوية (المعالج والذاكرة) والبوردة السفلية التي تضم (سوكيت الشحن، الميكروفون، وسوكيت الشاشة).

• الوظيفة المزدوجة: في هذا الموديل، فلاتة الشاشة لا تتصل مباشرة بالبوردة العلوية، بل تتصل بالبوردة السفلية، ثم تنتقل البيانات عبر هذا الكيبل الرئيسي إلى المعالج.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A70 (SM-A705): متوافق مع الكيبل الخاص به.

• Samsung Galaxy A70s (SM-A707): متوافق مع الكيبل الخاص به.

• تنبيه فني: غالباً ما تكون فلاتة الـ A70 والـ A70s متطابقة وتعمل بشكل متبادل (Interchangeable)، ولكن يجب دائماً التأكد من تطابق رقم القطعة المطبوع على الكيبل (مثل A705_Main_Rev) لتجنب مشاكل الشحن السريع أو بيانات الشاشة.

💡 أشهر الأعطال الناتجة عن تلف هذا الكيبل

إذا جاءك جهاز A70 بهذه الأعراض، ابدأ بفحص الكيبل قبل تغيير الشاشة:

1. شاشة سوداء: رغم أن الجهاز يصدر أصواتاً أو يهتز، يكون الكيبل قد تعرض لثني أو قطع بسيط يمنع وصول بيانات الصورة.

2. توقف الشحن أو “الشحن البطيء”: الكيبل ينقل خطوط الـ VBUS والـ Data الخاصة بالشحن. أي تآكل في سنون السوكيت (Connector) سيؤدي لفشل الشحن.

3. فشل بصمة الإصبع: بما أن مستشعر البصمة مدمج تحت الشاشة ويتصل بالبوردة السفلية، فإن بيانات البصمة تمر عبر هذا الكيبل.

4. مشاكل الصوت والميكروفون: إذا كان الميكروفون لا يعمل أو الجرس مقطوع، فقد يكون الكيبل هو السبب.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

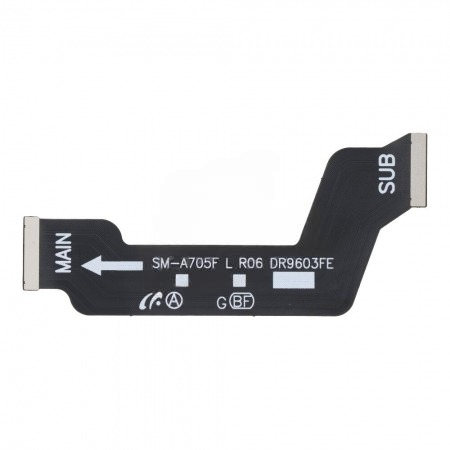

• اتجاه التركيب: الكيبل مكتوب عليه كلمات واضحة (Main) للجهة العلوية و (Sub) للجهة السفلية. التركيب العكسي قد يؤدي لـ “شورت” في الدائرة.

• إعادة كبس السوكيت: سوكيتات الـ A70 على البوردة مشهورة بضعف اللحام (Cold Solder). إذا ركبت كيبل جديد ولم يعمل، تأكد من إعادة لحام (Reball/Reflow) للسوكيت الأنثى على اللوحة الأم تحت المجهر. 🔬

• تأمين الحماية: تأكد من وجود الصفيحة المعدنية والبراغي التي تضغط على السوكيتات. في هذا الموديل، الصدمات البسيطة تؤدي لارتخاء الكيبل (Loose Connection) مما يسبب توقف الشاشة فجأة.

• فحص المسارات: إذا كان الكيبل يسبب حرارة عند الشحن، فهذا يعني وجود تآكل في مسارات الطاقة داخل الفلاتة نتيجة دخول رطوبة أو سوائل. 🧼

⚠️ تنبيه بخصوص الشاشة

في أجهزة سامسونج A70، تأكد دائماً أن “فلاتة الشاشة” نفسها (المتصلة بالبوردة السفلية) سليمة وليست مثنية بزاوية حادة، لأن تصميم الجهاز يجعل فلاتة الشاشة وفلاتة الربط فوق البطارية مباشرة، مما يعرضهما للضغط عند انتفاخ البطارية أو السقوط.
