كيبل شاشه هواوي HONOR X9

في جهاز Honor X9 (الموديل ANY-LX1 / ANY-LX2)، نعتمد على تصميم “الكيبل الشامل” الذي يجمع كافة الوظائف الحيوية في قطعة واحدة تمر فوق البطارية، وهو ما يتطلب حذراً شديداً عند التعامل معه نظراً لنحافة الجهاز ودعمه للشحن السريع جداً.

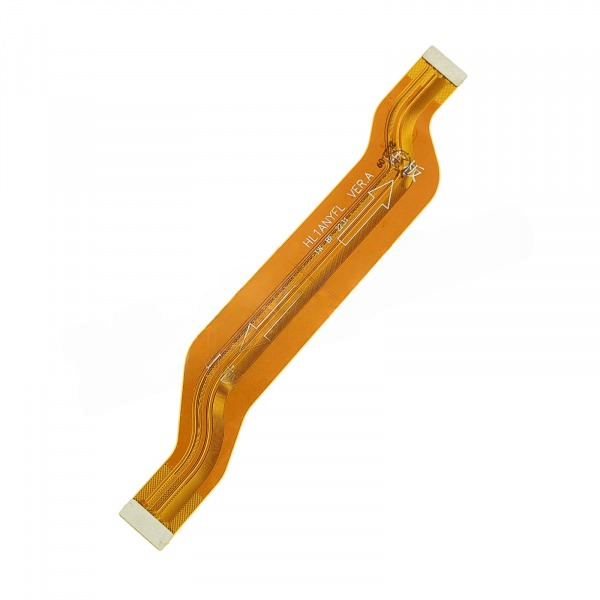

في Honor X9، يعتمد التصميم على كيبل رئيسي عريض (Main Flex) يربط البوردة الأم بالبوردة السفلية، وتتصل به الشاشة كالتالي:

• نظام الربط: لا يوجد كيبل شاشة مستقل يصل للبوردة الأم؛ بل يتم كبس فلاتة الشاشة في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي.

• دعم الشحن: هذا الكيبل مصمم لتحمل تيار الشحن السريع بقدرة 66W (SuperCharge)، مما يعني أن مسارات الطاقة فيه عريضة وحساسة لأي أكسدة.

• الوظائف: نقل (بيانات الصورة، اللمس، الشحن، الميكروفون، الجرس، وإشارة الشبكة).

✅ التوافقات الصحيحة (Compatibility Check)

• Honor X9 (4G): الموديل ANY-LX1 .

• Honor X9 (5G): الموديل ANY-NX1

• 🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. فصل البيانات (الشاشة السوداء): بسبب كبر حجم الشاشة، أي انحناء في شاسيه الجهاز قد يؤدي لفصل “الكبسة الوسطى” التي تربط الشاشة بالكيبل الرئيسي. تأكد من إحكام التوصيل ووضع عازل فوقها.

2. توقف الشحن السريع (66W): إذا لاحظت أن الجهاز يشحن ببطء، فالمشكلة غالباً في “سنون” الكونكتر العلوي للكيبل الرئيسي. تيار الـ 66 واط يولد حرارة؛ وأي تلامس ضعيف سيؤدي لتآكل المسار. 🔬

3. قاعدة البطارية (⚠️): لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة. دائرة الإضاءة في هذا الموديل حساسة جداً، وأي “شورت” أثناء الكبس سيؤدي فوراً لضرب آيسي الإضاءة أو الفلتر المسؤول عنه في البوردة الأم.

4. تأثير البطارية المنفوخة: البطارية في Honor X9 مسطحة وعريضة؛ أي انتفاخ سيضغط على الكيبل الرئيسي ويسبب “رعشة” في الشاشة أو توقف مفاجئ للمس.

5. الميكروفون والشبكة: إذا استبدلت الكيبل بقطعة “تجارية”، قد يشتكي العميل من ضعف الشبكة أو انخفاض صوت الميكروفون؛ لأن الكيبل الأصلي يحتوي على طبقات حماية (Shielding) لا تتوفر في التقليد.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم مادة G-20 لتنظيف النقاط الثلاث (العلوي على البوردة الأم، السفلي على بوردة الشحن، والأوسط للشاشة). 🧼

• قياس الممانعة: في حال الشاشة السوداء، قم بقياس ممانعات مسارات الـ MIPI على الكونكتر العلوي. يجب أن تكون القيم متقاربة جداً (حوالي 300-400 أوم)؛ أي مسار يعطي OL يعني قطعاً في المسار الواصل للمعالج.
