مدخل شحن سامسونج تاب T225

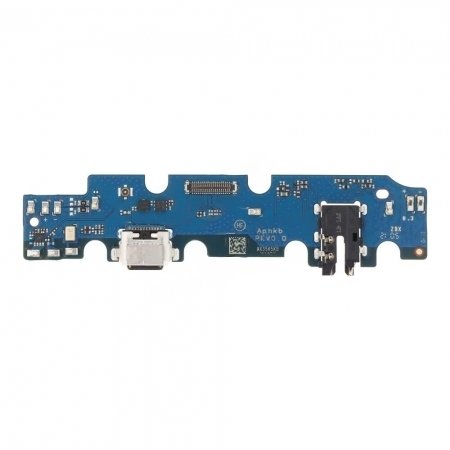

في جهاز Samsung Galaxy Tab A7 Lite (الموديل SM-T225)، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) مستقلة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C 2.0): يدعم الشحن بقدرة 15W ونقل البيانات السريع.

• منفذ السماعات (3.5mm Jack): مثبت بتقنية اللحام السطحي المعزز لتحمل الاستخدام المكثف للسماعات السلكية.

• الميكروفون الرقمي (MEMS): المسؤول عن نقل الصوت في مكالمات الفيديو (Zoom/Teams) والمكالمات العادية.

• سوكت الربط (FPC): النقطة التي تربط هذه البوردة باللوحة الأم عبر الكيبل الرئيسي العريض (Main Flex).

✅ التوافق (Compatibility Check)

• Samsung Galaxy Tab A7 Lite (SM-T225) – نسخة الـ 4G/LTE (الأكثر انتشاراً).

💡 أشهر الأعطال وكيفية التشخيص

• توقف الشحن نهائياً: غالباً ما يكون بسبب انفصال “أرجل” سوكيت الـ Type-C عن مساراتها نتيجة الشد القوي للكابل، أو تآكل السنون الداخلية.

• صوت وشوشة في الميكروفون: إذا اشتكى المستخدم من ضعف الصوت أو تقطعه في المكالمات، فالمشكلة غالباً في الميكروفون المدمج بهذه اللوحة.

• عدم الإحساس بالسماعة الخارجية (Loudspeaker): في هذا الموديل، تمر إشارات “الجرس” عبر بوردة الشحن؛ لذا فإن أي خلل في المسارات قد يقطع صوت السبيكر السفلي.

• توقف الشحن عند وصوله لنسبة معينة: خلل في دائرة الحماية (Protection IC) الموجودة على البوردة الفرعية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• الحذر عند فتح الظهر: تابلت T225 يحتوي على ظهر معدني بـ “كلبسات” قوية؛ استخدم أدوات فتح بلاستيكية مرنة مثل Relife RT-series لتجنب خدش الإطار أو كسر الشاشة أثناء رفع الظهر. 🧼

• فصل البطارية أولاً: قبل لمس فلاتة الربط أو بوردة الشحن، يجب فصل كونكتر البطارية لتجنب حدوث “شرارة” (Spark) قد تؤدي لتلف “آيسي الإضاءة” أو “آيسي الشحن” الرئيسي. 🔬

• حماية الميكروفون: إذا قررت تغيير السوكيت فقط، غطِّ الميكروفون بـ Kapton Tape؛ فالميكروفونات في أجهزة التابلت حساسة جداً لأبخرة الفلكس SD360.

• تأمين البراغي: تأكد من إعادة كافة البراغي التي تثبت بوردة الشحن؛ فهي تعمل كـ “أرضي” (Ground) ضروري لثبات إشارة الـ Wi-Fi والـ 4G في هذا الجهاز.
