مدخل شحن سامسونج A32 5G (A326B)

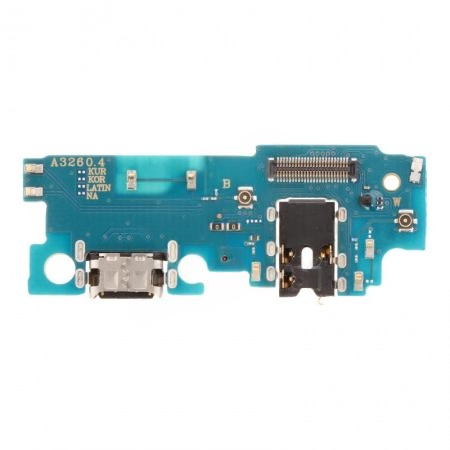

في جهاز Galaxy A32 5G، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) مستقلة تعتمد منفذ USB Type-C.

ملاحظة فنية هامة: بوردة الشحن في نسخة الـ 5G (A326) تختلف تماماً عن نسخة الـ 4G (A325). في نسخة الـ 5G، يتميز “سوكت الربط” (FPC) بأنه أعرض ويحتوي على مسارات إضافية لدعم هوائيات الجيل الخامس، كما أن موقع الميكروفون ومنفذ السماعات يختلف في التصميم الهندسي.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مثبت بـ 6 نقاط لحام قوية لضمان المتانة.

• الميكروفون الرقمي (MEMS): المسؤول عن نقاء الصوت في المكالمات.

• دوائر الحماية (OVP): مدمجة لحماية اللوحة الأم من تذبذب التيار.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A32 5G (SM-A326B/DS): النسخة العالمية.

• Samsung Galaxy A32 5G (SM-A326U/W): النسخ الموجهة للسوق الأمريكي والكندي.

💡 أشهر الأعطال وكيفية التشخيص

• فقدان إشارة الـ 5G: بعد استبدال البوردة بقطعة “تجارية”، يلاحظ العميل ضعفاً عاماً في التغطية؛ ناتج عن غياب آيسيات التوجيه (RF Switchers) الموجودة في القطعة الأصلية.

• الشحن الوهمي: الجهاز يظهر علامة البرق دون ارتفاع نسبة البطارية؛ غالباً بسبب ارتخاء الفلاتة الرئيسية (Main Flex) أو تلف في مسارات البيانات (D+/D-) داخل السوكيت.

• توقف الميكروفون: الطرف الآخر لا يسمعك أو يسمع “هواء”؛ ناتج عن تلف الميكروفون بسبب الرطوبة أو انسداد الفتحة السفلية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر في A32 5G بلاستيكي ومثبت بلاصق قوي. استخدم حرارة 90°C مع ريشة فك مرنة. احذر: زر الباور مدمج به مستشعر البصمة، وفلاتته قصيرة وحساسة؛ افصلها فور رفع الظهر قليلاً لتجنب قطعها. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية فور فتح الجهاز لتجنب حدوث “شورت” في مسار الـ VBUS ($5V$). 🔬

• تغيير السوكت المنفرد: إذا كنت ستغير “سوكيت الـ Type-C” ستخدم فلكس SD360 وحرارة 350°C مع تغطية الميكروفون بـ Kapton Tape؛ فالحرارة المباشرة تتلفه فوراً.

• تأمين البراغي: تأكد من إعادة كافة البراغي التي تثبت بوردة الشحن؛ فهي تعمل كـ “أرضي” (Ground) لدوائر الهوائيات والشبك
