مدخل شحن سامسونج A54 5G

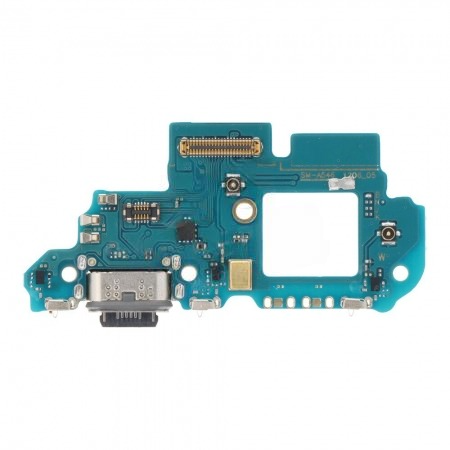

تأتي وحدة الشحن في جهاز A54 5G كلوحة إلكترونية فرعية (Sub-Board) متطورة. نظرًا لأن الجهاز يدعم تقنيات متقدمة في الشاشة والشبكة، فإن البوردة تعمل كجسر رئيسي لنقل البيانات والترددات العالية.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع جداً بقدرة 25W (Super Fast Charging) ونقل بيانات عالي السرعة.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن نقاء الصوت وعزل الضجيج في المكالمات.

• سوكت الربط (FPC): يربط البوردة بالفلاتة الرئيسية الواصلة للوحة الأم.

• دوائر الـ 5G والـ Wi-Fi 6: تحتوي البوردة الأصلية على فلاتر ترددية ومنظمات إشارة لضمان استقرار الشبكة.

• جلد الحماية (Rubber Gasket): مدمج حول السوكت للحفاظ على معيار مقاومة الماء والغبار IP67.

✅ التوافق (Compatibility Check)

• SM-A546B: النسخة العالمية (الأكثر انتشاراً في السعودية).

💡 أشهر الأعطال وكيفية التشخيص

• رسالة الرطوبة (Moisture Detected): عطل شائع جداً بسبب حساسية الجهاز العالية للماء. تنظيف السوكت بـ Isopropyl 99% هو الحل الأول. 🧼

• الشحن البطيء: إذا لم يظهر “Super Fast Charging”، فالمشكلة غالباً في تآكل مسارات الـ CC داخل السوكت أو تلف في الفلاتة الرئيسية العريضة.

• توقف الميكروفون: يشتكي العميل من صوت “مكتوم”؛ تأكد من نظافة الفتحة الخارجية في الشاسيه قبل تبديل القطعة.

• ضعف الشبكة: يحدث عند تركيب بوردة “تجارية” (Copy) تفتقر للمكونات الإلكترونية الأصلية المسؤولة عن تقوية الإشارة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر زجاجي في A54 ومثبت بلاصق قوي جداً. استخدم حرارة 95°C مع ريشة فك بلاستيكية مرنة لتجنب كسر الزجاج. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية لتجنب حدوث “شورت” في دوائر البيانات والشبكة. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن البوردة الأصلية تحمل دوائر شبكة وبصمة معقدة، يُنصح بشدة بتغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C، للحفاظ على المكونات الأصلية.

• حماية الميكروفون: غطّ الميكروفون بـ Kapton Tape عند استخدام الحرارة لمنع دخول الفلكس أو الأدخنة إليه.
