مدخل شحن سامسونج S8

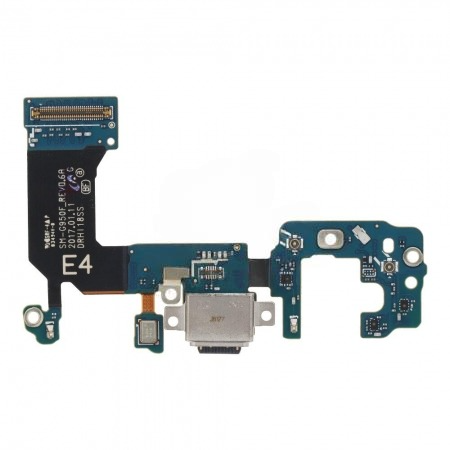

في جهاز Galaxy S8، تأتي وحدة الشحن كـ فلاتة مرنة (Flex Cable) مستقلة تماماً عن الشاشة (على عكس S7 Edge). يتم توصيلها باللوحة الأم عبر كونكتر FPC، وتثبت في أسفل الشاسيه ببراغي صغيرة.

تضم هذه الفلاتة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C 3.1): يدعم الشحن السريع بقدرة 15W ونقل بيانات فائق السرعة.

• منفذ السماعات (3.5mm Jack): مدمج في الفلاتة ومثبت بمسامير لضمان عدم الحركة.

• الميكروفون الرقمي (MEMS): الميكروفون الأساسي للمكالمات.

• دوائر الـ RF: مسارات تقوية الإشارة وربط الهوائيات.

✅ التوافق (Compatibility Check)

تنبيه هام جداً: في هاتف S8، تختلف الفلاتة باختلاف “إصدار المعالج”، وتركيب فلاتة خاطئة سيؤدي لتوقف الشحن أو الشبكة:

• SM-G950F: النسخة العالمية (معالج Exynos) – الأكثر انتشاراً في السعودية.

💡 أشهر الأعطال وكيفية التشخيص

• تحذير الرطوبة (Moisture Detected): عطل مشهور جداً في S8 بسبب معايير IP68. السوائل أو الأملاح في المنفذ تسبب “شورت” في حساس الرطوبة. غالباً ما يحل بتغيير الفلاتة بالكامل.

• توقف الشحن السريع: يظهر “الشحن بطيء” على الشاشة؛ ناتج عن تآكل مسارات البيانات داخل السوكت أو اتساخه بالأتربة المضغوطة.

• توقف الميكروفون: إذا كان الصوت مكتوماً أو به ضجيج، فالمشكلة في الميكروفون المدمج بالفلاتة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فك الظهر الزجاجي: الظهر مثبت بلاصق قوي. استخدم حرارة 90°C مع ريشة فك بلاستيكية. احذر: مستشعر البصمة موجود بجانب الكاميرا وفلاتته قصيرة جداً؛ افصلها فور رفع الظهر قليلاً لتجنب قطعها. 🧼

• سهولة التبديل: يمكنك تغيير فلاتة S8 بدون رفع الشاشة. بمجرد إزالة الظهر وفك شيلد الشحن اللاسلكي، ستصل للفلاتة بسهولة. 🔬

• تغيير السوكت المنفرد: إذا كنت تفضل تغيير رأس السوكت فقط لتوفير التكلفة أو الحفاظ على الفلاتة الأصلية، استخدم حرارة 350°C مع فلكس SD360. المنفذ هنا محمي بإطار بلاستيكي، لذا يجب الحذر من صهره.

• البراغي: تأكد من إعادة جميع البراغي الـ 4 الصغيرة التي تثبت الفلاتة ومنفذ السماعات؛ فهي توفر الـ Ground اللازم لإشارة الشبكة.
