مدخل شحن هواوي M3 LITE 10.1 BAH-AL09

في جهاز Huawei MediaPad M3 Lite 10.1 (الموديل BAH-AL09 / BAH-W09)، نجد تصميماً يعتمد على منفذ شحن من نوع Micro-USB 2.0. نقطة القوة في هذا الجهاز للفنيين هي أن مدخل الشحن يأتي مدمجاً على بوردة شحن فرعية (Sub-Board) مستقلة، مما يجعل عملية الاستبدال آمنة وسريعة دون الحاجة للحام المباشر على اللوحة الأم.

• نوع المنفذ: Micro-USB (دبوس الشحن التقليدي).

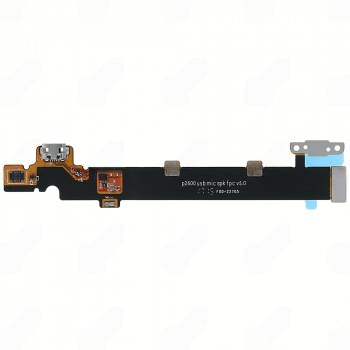

• المكونات: البوردة الصغيرة تشمل (منفذ الشحن + مايك المكالمات “Mic” + سوكيت توصيل فلاتة الربط الرئيسية) وبعض المكونات المسؤولة عن حماية الدائرة من التماس الكهربائي (VBUS Protection). 🔌

• نوع التوصيل: تتصل بالبوردة الأم (Mainboard) عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei MediaPad M3 Lite 10.1 (BAH):

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “تعليق الشحن” أو “البطء”: بما أن المنفذ من نوع Micro-USB، فهو عرضة لاتساع الفتحة المعدنية أو تكسر “الأسنان” الداخلية. إذا كان الشحن يعمل بوضعية معينة فقط، فالمشكلة غالباً في تآكل الريش النحاسية داخل المنفذ. 🔬

2. خطر فك الشاشة (⚠️ تحذير مهني): في هذا الموديل، الفك يبدأ من جهة الشاشة. الشاشة مثبتة بغراء قوي جداً على الإطار. احذر: فلاتة الشاشة وفلاتة زر البصمة الأمامي تقعان في الأسفل؛ التغلغل العميق بأداة الفك في الجزء السفلي سيؤدي لقطع فلاتة البصمة فوراً.

3. فقدان الصوت أو المايك: بما أن المايك ونقاط تلامس الجرس مرتبطة بمسارات تمر عبر بوردة الشحن، فإن أي خلل في تركيب البوردة أو وجود “جنزارة” عليها سيؤدي لشكوى العميل من “ضعف الصوت” أو “تعطل المايك”. 🧼

4. تأكد من “فلاتة الربط”: أحياناً يكون مدخل الشحن سليماً، وتكون المشكلة في فلاتة الربط الرئيسية التي تعرضت للضغط أو الانثناء الزائد. افحص سوكيت الكبس على بوردة الشحن للتأكد من عدم وجود “سنة” مطعوجة.

5. العزل الحراري: إذا قررت تغيير “المدخل المعدني” فقط (اللحام) لتوفير التكلفة، احذر جداً من الحرارة القريبة من المايك الرقمي الموجود على نفس البوردة؛ استخدم “الألمنيوم تيب” لعزله جيداً.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): إذا كان السحب أقل من 0.50A، فقد تكون المشكلة في المنفذ (توصيل بيانات فقط بدون شحن سريع) أو في البطارية.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى مكثفات الحماية بجانب المدخل قبل الحكم على بوردة الشحن بالتلف.
