مدخل شحن هواوي Y7 2017

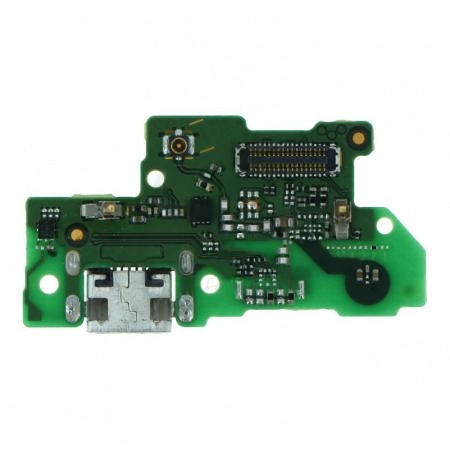

في جهاز Huawei Y7 2017 (الموديل TRT-L21)، يعتمد التصميم على بوردة شحن سفلية (Sub-board) منفصلة تحتوي على منفذ Micro-USB. هذا الجهاز ينتمي لجيل أجهزة هواوي التي تتميز بمتانة البوردة ولكنها حساسة جداً لمسارات البيانات.

تحتوي البوردة السفلية لـ Y7 2017 على المكونات التالية:

• 🔌 منفذ Micro-USB: بـ 5 أطراف تثبيت (Arches) و5 مسارات داخلية.

• 🎤 الميكروفون (Microphone): ميكروفون ذهبي رقمي يقع في الجزء السفلي.

• 📶 سوكيت الهوائي: مكان تركيب كابل الشبكة (Antenna Cable).

• 🔗 كونكتر FPC: يربط البوردة السفلية بالبوردة الأم عبر الكابل المرن.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y7 2017 / Y7 Prime 2017: الموديل TRT-L21 / TRT-AL00

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. حماية الميكروفون (⚠️): الميكروفون في هذا الموديل قريب جداً من منفذ الشحن. عند استخدام “الهيت جن” لتغيير السوكيت المعدني فقط، يجب تغطية الميكروفون بـ Kapton Tape وتوجيه الحرارة من الأسفل أو بزاوية بعيدة لتجنب دخول “الفلاكس” أو الحرارة الزائدة إليه.

2. الشحن الوهمي (Fake Charging): إذا كان الجهاز يظهر علامة الشحن ولا تزيد النسبة، تفقد مسارات الـ Data+ و Data-. معالجات هواوي في هذا الجيل تتطلب اتصالاً سليماً بمسارات البيانات للتعرف على الشاحن وبدء عملية الشحن الفعلي. 🔬

3. ضعف الشبكة: كقاعدة احترافية، يفضل دائماً استبدال السوكيت المعدني فقط والحفاظ على البوردة الأصلية؛ لأن البوردات التجارية (Copy) غالباً ما تفتقر لدوائر الحماية وفلاتر الشبكة، مما يسبب ضعفاً شديداً في إشارة الـ 4G.

4. تثبيت السوكيت: تأكد من إعادة لحام نقاط التثبيت الجانبية جيداً بقصدير ذو جودة عالية؛ لأن مستخدمي هذا الجهاز غالباً ما يعرضون المنفذ لضغط ميكانيكي يؤدي لاقتلاع الأرجل من مكانها. 🧼

5. فصل البطارية: تذكر دائماً فصل سوكيت البطارية قبل فك أو تركيب البوردة السفلية لتجنب حدوث قصر (Short) في مسار الـ VBUS. 🔌
