مدخل شحن هواوي Y9 PRIME 2019

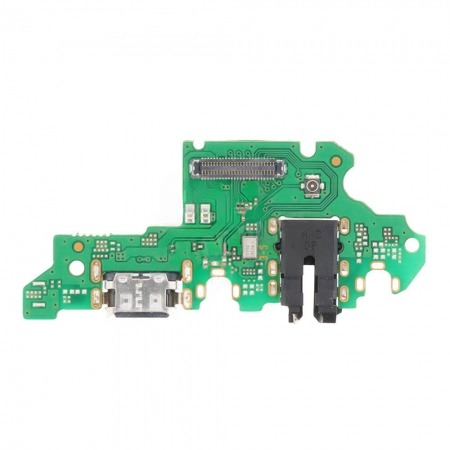

في جهاز Huawei Y9 Prime 2019 (الموديل STK-L21 / STK-L22)، ننتقل لاستخدام منفذ USB Type-C، وهو أحد أكثر الأجهزة مبيعاً بفضل الكاميرا الأمامية المنزلقة (Pop-up). يعتمد الجهاز على بوردة شحن فرعية (Sub-Board) مستقلة، وتصميمها يختلف تماماً عن نسخة Y9 2019 العادية.

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن السريع وتقنية OTG لنقل البيانات).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي “Digital Mic” + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مرشحات حماية ودوائر تنظيم إشارة الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y9 Prime 2019:

• Huawei P Smart Z:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” (⚠️ تنبيه مهني): بوردة الشحن في هذا الموديل تحتوي على دوائر IC مخصصة لتقوية الإشارة. استبدالها بقطعة “تجارية” (Copy) غالباً ما يؤدي لضعف الـ 4G. الحل الأفضل: إذا كانت البوردة الأصلية سليمة، قم بتبديل المدخل المعدني فقط (لحام 6 أرجل تثبيت + أرجل البيانات) للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

2. خطر فك الظهر البلاستيكي: الظهر في Y9 Prime 2019 بلاستيكي مرن ولكنه مثبت بغراء قوي. احذر: فلاتة البصمة الخلفية تتصل بالبوردة الأم؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة أولاً لتجنب قطعه.

3. تأثر المايك الرقمي: المايك في هذا الجهاز من النوع الرقمي وحساس جداً للحرارة والمنظفات. إذا استخدمت “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب تماماً وتوجيه الحرارة بعيداً عنه، لأن دخول “الفلاكس” سيتلفه فوراً. 🧼

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية على بوردة الشحن، وتأكد من إحكام ربط البراغي في الغطاء البلاستيكي السفلي لأنها توفر الضغط اللازم للتوصيل.

5. تأكد من “فلاتة الربط”: فلاتة الربط الرئيسية في Y9 Prime عريضة؛ تأكد من عدم وجود أي تفحم في سوكيت الكبس (FPC) الناتج عن تسرب سوائل من فتحة الشحن، مما قد يسبب “شحناً وهمياً”.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.0A و 1.8A. إذا ثبت السحب على 0.46A، فالمشكلة غالباً في “ريش البيانات” داخل المنفذ أو بوردة شحن لا تدعم البروتوكول السريع.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الحكم على “آيسي الشحن” في البوردة الأم.
