كيبل شاشه MATE PAD 10.4 BAH3-W09

في جهاز Huawei MatePad 10.4 (الموديل BAH3-W09)، نجد تصميماً داخلياً يعتمد على كيبل رئيسي عريض (Main Flex) يربط البوردة الأم بالبوردة السفلية، وتتصل به الشاشة بطريقة هندسية تتطلب حذراً شديداً نظراً لكبر حجم الجهاز ونحافته.

في هذا الموديل، لا توجد فلاتة شاشة تصل مباشرة للبوردة الأم؛ بل يتم التوصيل عبر الكيبل الرئيسي العريض:

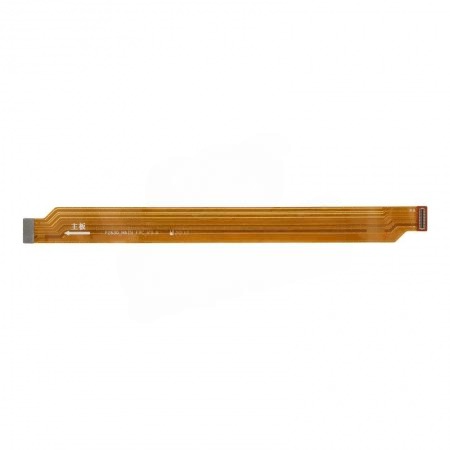

• نظام الربط: تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي الذي يمر فوق البطارية.

• دعم الشحن والبيانات: هذا الكيبل مسؤول عن نقل (بيانات العرض، اللمس، تيار الشحن، وإشارات السبيكرز الأربعة).

• الحجم: الكيبل عريض جداً ومثبت ببراغي وصفيحة معدنية (Bracket) فوق السوكيتات لضمان عدم انفصالها بسبب الاهتزاز.

✅ التوافقات الصحيحة (Compatibility Check)

• MatePad 10.4 (Wi-Fi): الموديل BAH3-W09 / BAH3-W59

• MatePad 10.4 (LTE/4G): الموديل BAH3-L09 / BAH3-AL00

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد سقوط التابلت: نظراً لكبر حجم البطارية، فإن أي ارتطام قوي قد يسبب إزاحة بسيطة في الكيبل الرئيسي أو انفصال السوكيت الأوسط للشاشة. تأكد دائماً من إحكام البراغي فوق الصفائح المعدنية.

2. توقف اللمس (Touch failure): إذا كان اللمس متوقفاً في جهة معينة أو تماماً، افحص سوكيت الشاشة الأوسط. أي أكسدة بسيطة نتيجة رطوبة داخلية ستعطل مسارات الـ I2C الخاصة باللمس. 🔬

3. فصل البطارية (⚠️ تحذير مهم): في MatePad 10.4، مسار الإضاءة يحمل جهداً مرتفعاً جداً لتشغيل الإضاءة الخلفية (Backlight) للشاشة الكبيرة. لا تلمس الكيبل الرئيسي أو سوكيت الشاشة والبطارية موصلة؛ لأن ذلك سيؤدي فوراً لضرب دايود الإضاءة أو فيوز الحماية في البوردة الأم.

4. تأثير البطارية المنفوخة: البطارية في هذا الجهاز مسطحة وعريضة جداً. أي انتفاخ بسيط سيضغط مباشرة على الكيبل الرئيسي المار فوقها، مما يسبب ظهور خطوط عرضية أو “رعشة” في الصورة.

5. جودة الكيبل: إذا استبدلت الكيبل الرئيسي بقطعة “تجارية”، قد تلاحظ ضعفاً في جودة الصوت الصادر من السبيكرز السفلية أو بطئاً في الشحن؛ لأن المسارات في الكيبل الأصلي معزولة ومصممة لتحمل تيار أعلى. 🧼

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم مادة G-20 لتنظيف نقاط التلامس الثلاث (العلوي، السفلي، والأوسط). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء، قم بقياس ممانعات مسارات الـ MIPI على الكونكتر العلوي في البوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم؛ أي اختلاف كبير أو قراءة OL تعني وجود قطع في المسار أو مشكلة في المعالج.
