مدخل شحن NOVA 5I

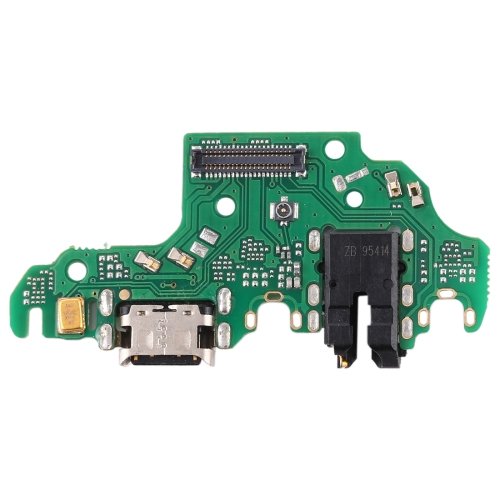

في جهاز Huawei Nova 5i (الموديل GLK-LX1 / GLK-LX2)، نجد تصميماً يعتمد على بوردة شحن فرعية (Sub-Board) مستقلة تدعم منفذ USB Type-C. وبما أن هذا الجهاز ينتمي للفئة المتوسطة الأنيقة من هواوي، فإن الحفاظ على جودة بوردة الشحن أمر ضروري لاستقرار أداء الشبكة والشحن السريع.

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن السريع بقدرة 10 واط وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مرشحات الشبكة ودائرة حماية من الجهد العالي. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Nova 5i:

• Huawei P20 Lite (2019):

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” بعد التبديل: كما هو معتاد في أجهزة هواوي، البوردات “التجارية” (Copy) تسبب ضعفاً في إشارة الـ 4G والـ Wi-Fi لأنها تفتقر لمكونات IC الأصلية. النصيحة الذهبية: يفضل دائماً لحام مدخل Type-C جديد على البوردة الأصلية للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

2. خطر فك الظهر (⚠️ تحذير مهني): الظهر في Nova 5i بلاستيكي “لامع” ولكنه مثبت بغراء قوي. احذر: فلاتة البصمة الخلفية تتصل بالبوردة الأم؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة أولاً لتجنب قطعه أو تجريح البوردة.

3. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة والمنظفات. إذا استخدمت “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه أو حدوث “وشوشة” في الصوت. 🧼

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية على بوردة الشحن، وتأكد من إحكام ربط البراغي في الغطاء البلاستيكي السفلي لضمان التوصيل الجيد.

5. تأكد من “فلاتة الربط”: فلاتة الربط الرئيسية في Nova 5i عريضة؛ تأكد من عدم وجود أي تآكل أو “جنزارة” في سوكيت الكبس (FPC) الناتج عن تسرب سوائل من فتحة الشحن، مما قد يسبب “شحناً وهمياً”.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): في الوضع الطبيعي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.0A و 1.5A. إذا ثبت السحب على 0.46A، فالمشكلة غالباً في “ريش البيانات” داخل المنفذ أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الحكم على “آيسي الشحن” في البوردة الأم.
